本期给阀友们分享《108种常用阀门图例》，包括各个种类阀门的图例，在给排水专业制图中，阀门图例大全是重要的参考资料。要想做到图片清晰晰、简明，符合设计、施工、存档的要求，了解阀门图例大全是一个必要条件。

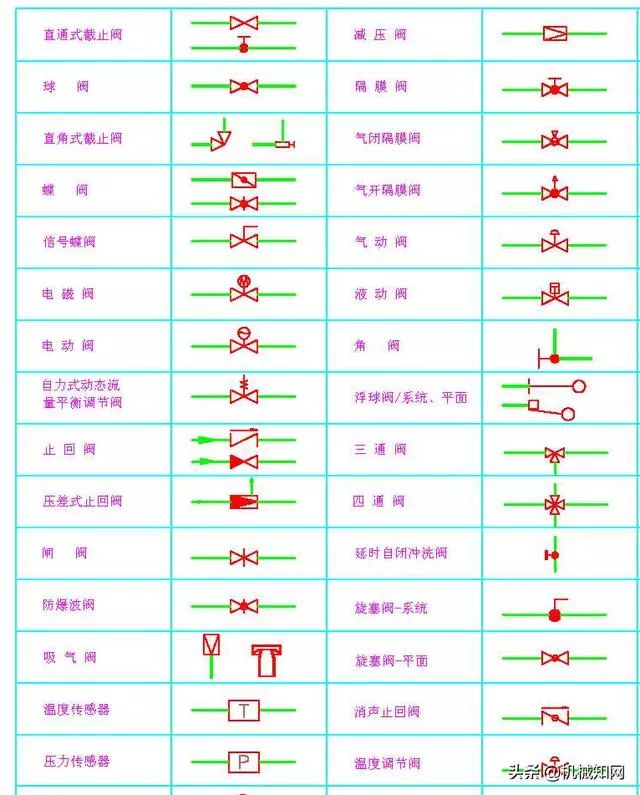

图1

 阀门的初学者总是误认为水龙头是阀门。实则非也，水龙头严格意义上属于卫浴系列的。阀门则分为闸阀，截止阀，蝶阀，高压阀，低压阀，衬氟阀，安全阀，泄压阀，防腐阀，过滤器，止回阀，减压阀，过流阀，陶瓷阀，中压阀，高温阀，低温阀等等。

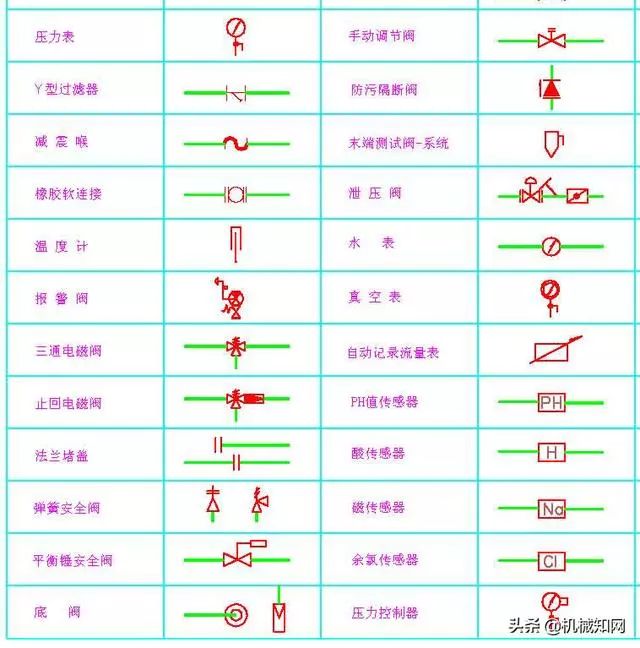

图2

其实阀门图例起到一个示意、标准的作用，一般来说，阀门图例的差异都不大，但也会存在一定程度上的区域性差别。

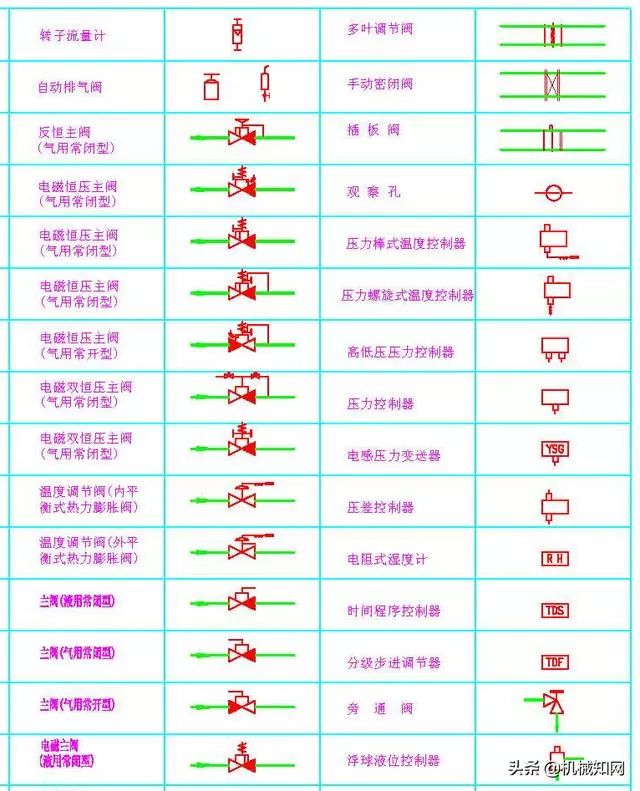

图3

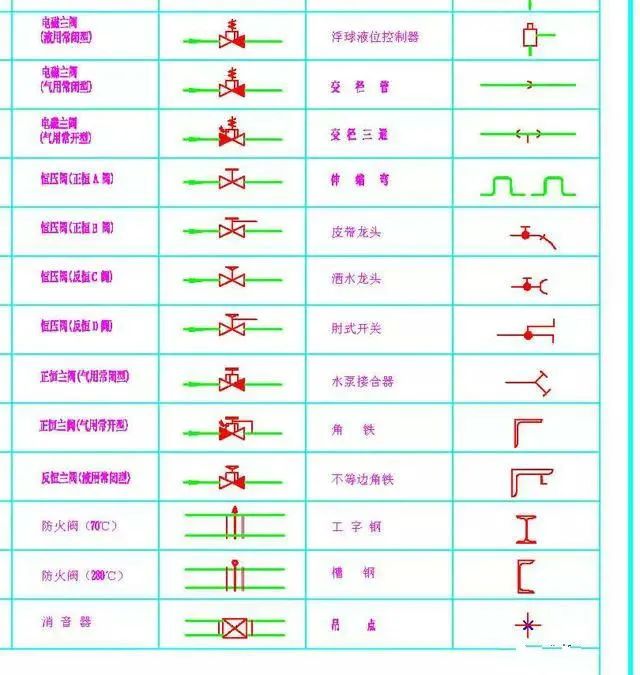

图4
